【電装班】新一年生へ

電子工作好き集まれ！

電装班の役割

1.尾翼の操舵と操縦桿の制作

S310(2025年に作った機体)を除き、尾翼はサーボモータという部品を使って電気的に動かしています。

操縦桿の根元には可変抵抗がついており、その値を読み取っています。

操縦桿の入力をI2C通信で後方まで送りサーボモータを動かすことで操縦を行っています。

機体についているセンサーには以下があります。

・GPS

・9軸センサー

・回転計

・高度計

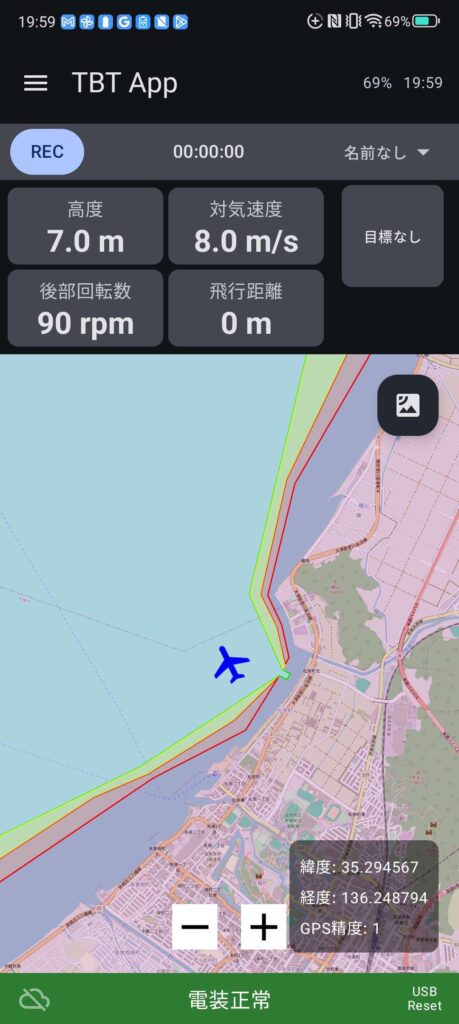

ほかにもありますが、代表的なもので言うとこのような感じです。これらを情報をコックピットに搭載されている画面に映すことで、パイロットへの情報提供を行っています。画面は合計二つで前部パイロット用の液晶と後部パイロットについているAndroidスマートフォンがあります。

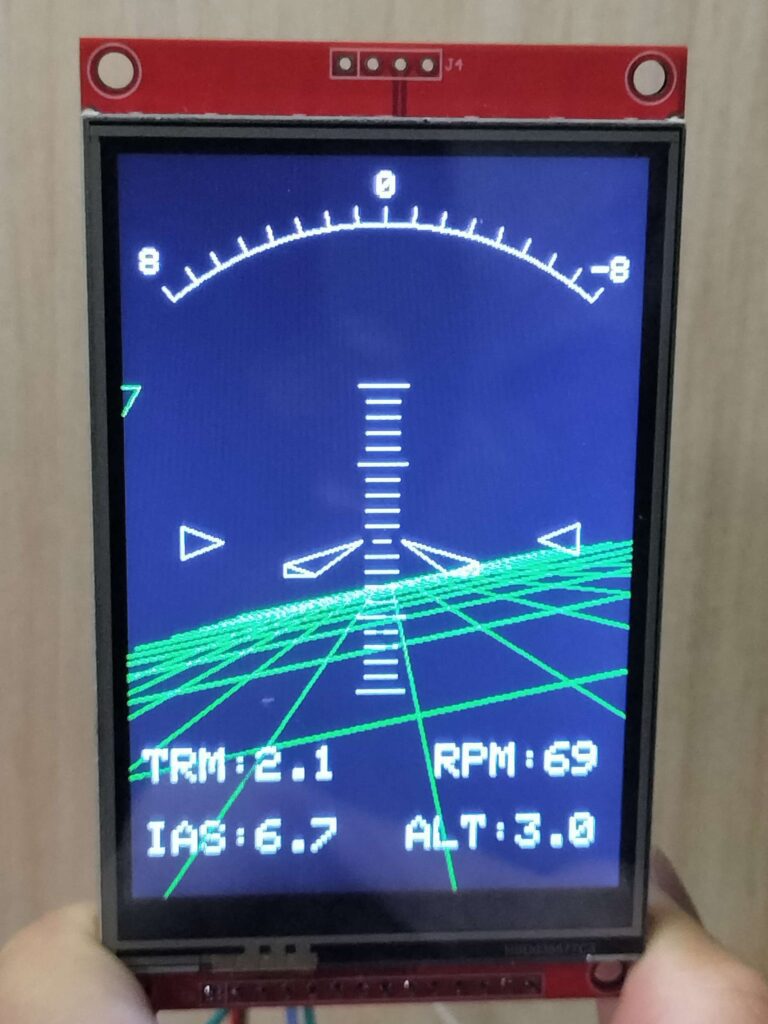

↑電装班の一年が作った表示
